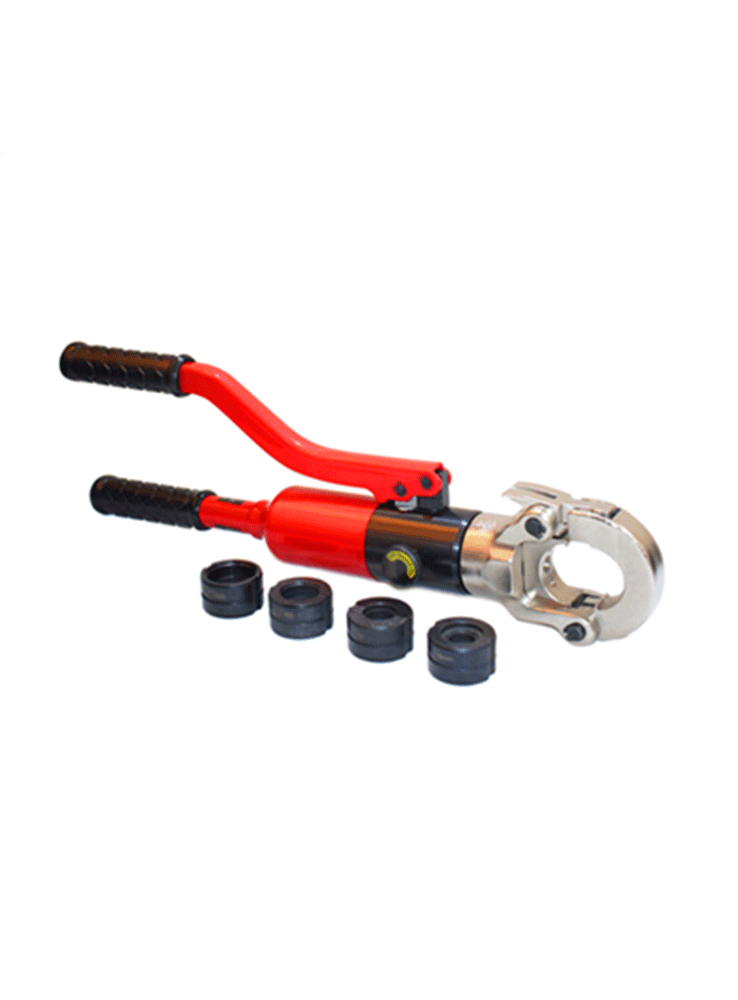

دستگاه پرس لوله پنج لایه دستی هیدرولیک زوپکس جهت پرس کردن فیتینگ ها و اتصالات پرسی لوله های ۵ لایه کاربرد دارد این دستگاه در نمونه دستی و با نیروی حرکتی مکانیکی طراحی گردیده است دستگاه فوق دارای ۴ فک کشویی بوده که به سرعت و سهولت قابلیت تعویض می باشند در ضمن دسته پرس فوق به صورت تلسکوپی طراحی گردیده است تا فشار کمتری به کاربر در حین پرس لوله پنج لایه در سایز های ۲۵ و ۳۲ میلیمتر وارد گردد
روش کار دستگاه پرس لوله ۵ لایه
برای پرس کردن لوله های ۵ لایه باید از فک مخصوص آن لوله جهت پرس کردن لوله و اتصالات ۵ لایه استفاده کرد درون هر قالب سه برجستگی وجود دارد که این سه برجستگی بر روی قسمت استیل اتصالات نشسته و باعث می شود که لوله در آن محل پرس و آب بندی گردد
روش نصب لوله های پنج لایه
اتصالات لوله های ۵ لایه به دو روش کوپلینگ یا مهره ماسوره و پرسی نصب می‌شوند روش استفاده اول که آسان‌ترین راه است که با لوازم کاملاً ابتدایی قابل نصب می باشند بدین صورت که ابتدا لوله را با قیچی ۵ لایه به اندازه لازم بریده و سپس به وسیله ابزار کالیبر یا برقو داخل لوله را کمی گشاد کرده و با استفاده از تیغه‌هایی که در انتهای کالیبراتور وجود دارند با حرکت چرخشی دیواره داخلی لوله را به صورت کونیک در می اورد لذا انجام این کار حائز اهمیت می باشد چون دیواره لوله قبل از کالیبر زدن برنده است و ممکن است اورینگ لاستیکی اتصالات را در زمان نصب پاره کند و این می‌تواند باعث آب بندی نادرست و نشتی آب شود در آخر بعد از کالیبر زدن اول مهره اتصال را از لوله رد کرده سپس حلقه مخصوص را به سر لوله وارد می کنند حالا لوله را وارده اتصال کرده و با یک آچار تخت و با آچارفرانسه مهره را محکم می کنیم در روش دوم که بسیار ساده و آسان است تفاوت عمده ای دارد بدین صورت که در روش نیاز به ابزار مخصوصی دارد اتصالات پرسی لوله های ۵ لایه به علت نداشتن مهره سبک‌تر در نتیجه ارزان‌تر و مقرون به صرفه تر می باشند روش نصب اتصالات پرسی مانند اتصالات کوپلی باید حتماً قبل از نصب لوله کالیبر شود سپس لوله را وارد اتصال پرسی کرده و توسط دستگاه پرس لوله ۵ لایه پرس می شوند
